NSK 20TAC47CDDGSUHPN7C WPHL Q軸承
| 產品名稱： | 20TAC47CDDGSUHPN7C WPHL Q軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-06-11 19:37:38 | 內徑 | 20 |
| 外徑 | 47 | 厚度 | 15 |
| rmin | 1 | rmin | 0.6 |
前后綴及基本代號含義：【20：內徑：20 mm】【TAC：推力向心球軸承】【47：外徑：47 mm】【C：接觸角 60°】【DDG：雙面接觸式橡膠密封】【SU：?jiǎn)瘟腥f(wàn)能配對】【H：重預緊（NSKHPS系列標準）】【PN7C：NEW CLASS 7C 級（相當于軸向跳動P2級）】【 WPH：WPH 潤滑脂，-40 至 150°C，絲杠支撐軸承常用潤滑脂】【L：填充約 30%】【 Q：商業包裝，金色紙盒不覆膜單個或成對包裝】
咨詢熱線：13924080008NSK 20TAC47CDDGSUHPN7C WPHL Q軸承代號說明
2
0
T
A
C
4
7
C
D
D
G
S
U
H
P
N
7
C
W
P
H
L
Q
20：內徑：20 mm
TAC：推力向心球軸承
47：外徑：47 mm
C：接觸角 60°

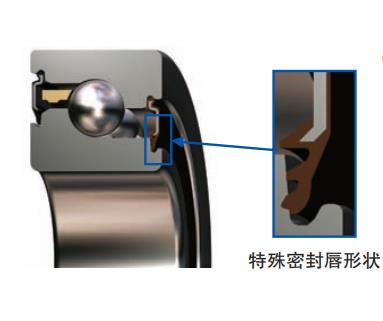

DDG：雙面接觸式橡膠密封
SU：?jiǎn)瘟腥f(wàn)能配對
H：重預緊（NSKHPS系列標準）
PN7C：NEW CLASS 7C 級（相當于軸向跳動P2級）
WPH：WPH 潤滑脂，-40 至 150°C，絲杠支撐軸承常用潤滑脂
L：填充約 30%
Q：商業包裝，金色紙盒不覆膜單個或成對包裝
NSK 20TAC47CDDGSUHPN7C WPHL Q軸承詳細參數
接觸角 60°
雙面接觸式橡膠密封
單列萬能配對
重預緊（NSKHPS系列標準）- 基本尺寸
- d 20 mm 內徑
- D 47 mm 外徑
- B 15 mm 厚度
- rmin 1 mm
- r1 min 0.6 mm
- 安裝相關尺寸
- Db max 42 mm
- da min 25 mm
- Da max 41 mm
- db min 25 mm
- 推薦潤滑脂量
- 2.2 cc 填充量
- 接觸角
- 60 ° 接觸角
- 極限轉速
- Grease 6900 /min 脂潤滑
- Oil 9200 /min 油潤滑
- 質量
- 0.135 kg 參考
- 預緊力（DB、DF組合）
- H 1450 N
- 軸向剛度（DB、DF組合）
- H 630 N/μm
- 起動力矩（DB、DF組合）
- H 0.09 N · m 參考
- 基本額定動載荷
- Ca 23 kN 單列
- Ca 37.5 kN 雙列
- Ca 49.5 kN 三列
- 基本額定靜載荷
- Ca 26.6 kN 單列
- Ca 53 kN 雙列
- Ca 79.5 kN 三列
