NSK精密軸承
Precision Bearings
NSK 7003CTRQULP3軸承
| 產品名稱： | 7003CTRQULP3軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-05-05 11:40:14 | 內徑 | 17 |
| 外徑 | 35 | 厚度 | 10 |
| rmin | 0.3 | rmin | 0.15 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【03：內徑：17 mm】【C：接觸角 15°】【TR：外圈引導酚酸酰樹脂保持架】【QU：四列萬能配對】【L：輕預緊】【P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）】
咨詢熱線：13924080008NSK 7003CTRQULP3軸承代號說明
7
0
0
3
C
T
R
Q
U
L
P
3
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
03：內徑：17 mm
C：接觸角 15°
TR：外圈引導酚酸酰樹脂保持架

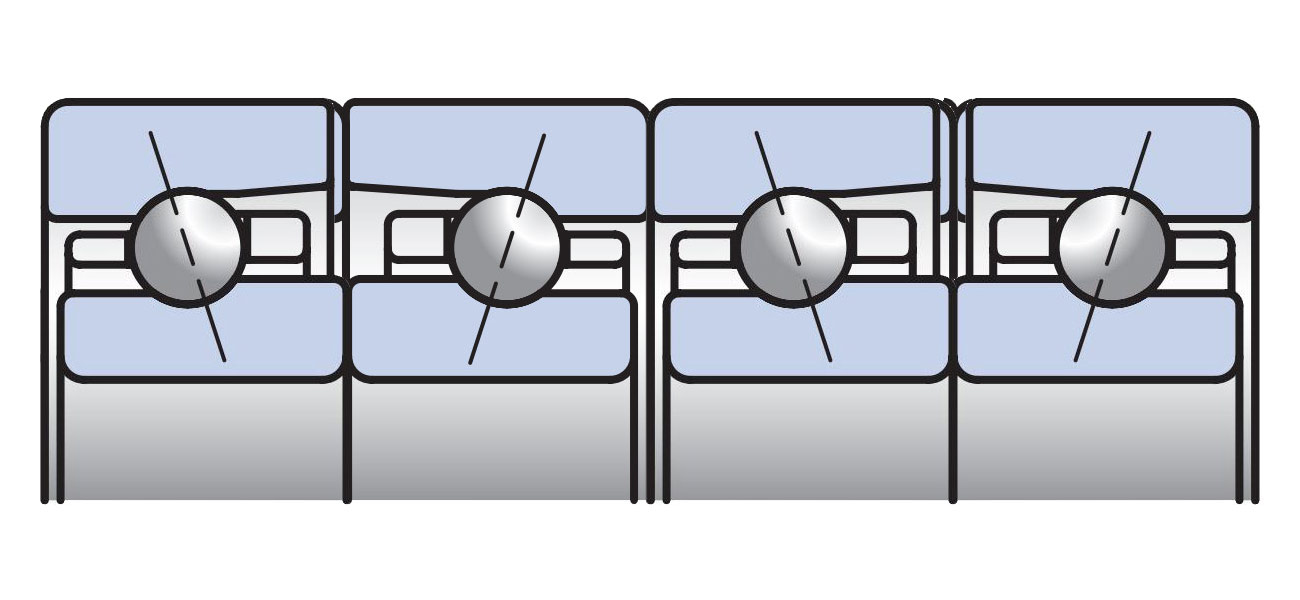

QU：四列萬能配對
L：輕預緊
P3：特殊級（尺寸精度為ISO 4級，旋轉精度為ISO 2級）
NSK 7003CTRQULP3軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
外圈引導酚酸酰樹脂保持架
四列萬能配對
輕預緊- 基本尺寸
- d 17 mm 內徑
- D 35 mm 外徑
- B 10 mm 厚度
- rmin 0.3 mm
- r1 min 0.15 mm
- 基本額定載荷
- Cr 27.8 kN 額定動載荷
- Cor 15.2 kN 額定靜載荷
- 極限軸向載荷
- 2.85 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 14.5 系數
- 有效載荷中心
- a 8.5 mm 作用點位置
- 極限轉速
- Grease 33225（安全轉速24918.75） /min 脂潤滑
- Oil 50550（安全轉速37912.5） /min 油潤滑
- 安裝相關尺寸
- da min 19.5 mm
- Da max 32.5 mm
- Db max 33.8 mm
- ra max 0.3 mm
- rb max 0.15 mm
- 預緊力
- L 60 N
- 軸向剛度
- L 42 N/μm
- 徑向剛度
- L 252 N/μm
- 測量軸向游隙
- L -2 μm
- 質量
- 0.156 kg 參考
