NSK 7002ATYNDFMP4軸承
| 產品名稱： | 7002ATYNDFMP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-05-05 16:18:44 | 內徑 | 15 |
| 外徑 | 32 | 厚度 | 9 |
| rmin | 0.3 | rmin | 0.15 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【02：內徑：15 mm】【A：接觸角 30°】【TYN：滾動體引導聚酰胺樹脂保持架】【DF：雙列面對面配對】【M：中預緊】【P4：ISO 4級】
咨詢熱線：13924080008NSK 7002ATYNDFMP4軸承代號說明
7
0
0
2
A
T
Y
N
D
F
M
P
4
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
02：內徑：15 mm

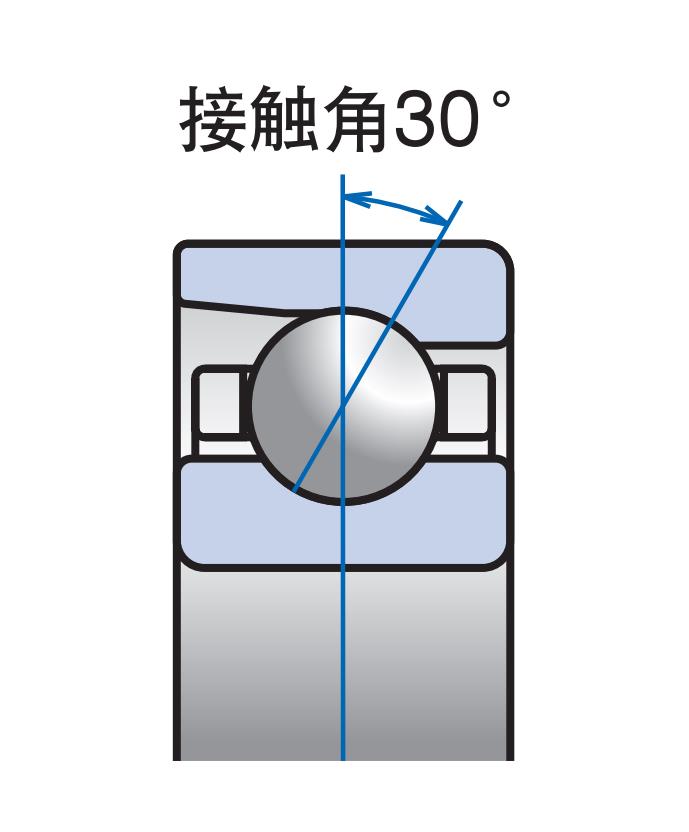

A：接觸角 30°
TYN：滾動體引導聚酰胺樹脂保持架

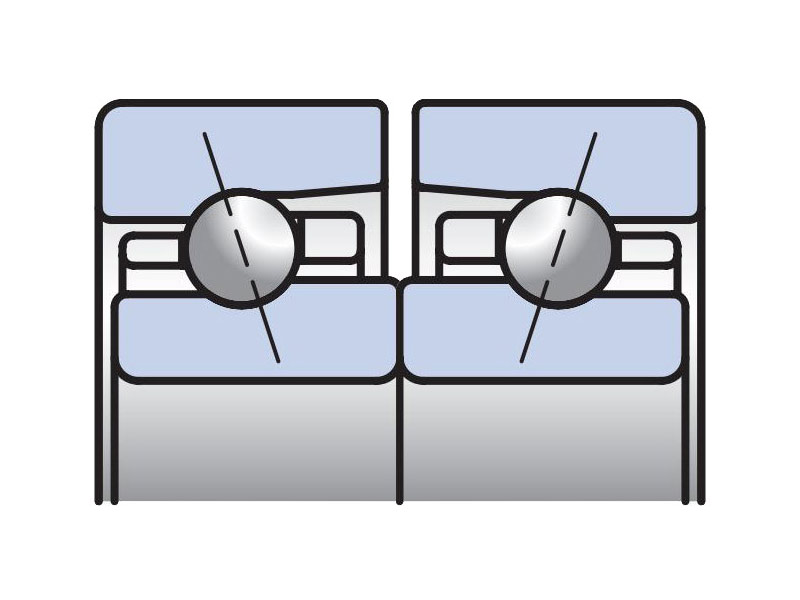

DF：雙列面對面配對

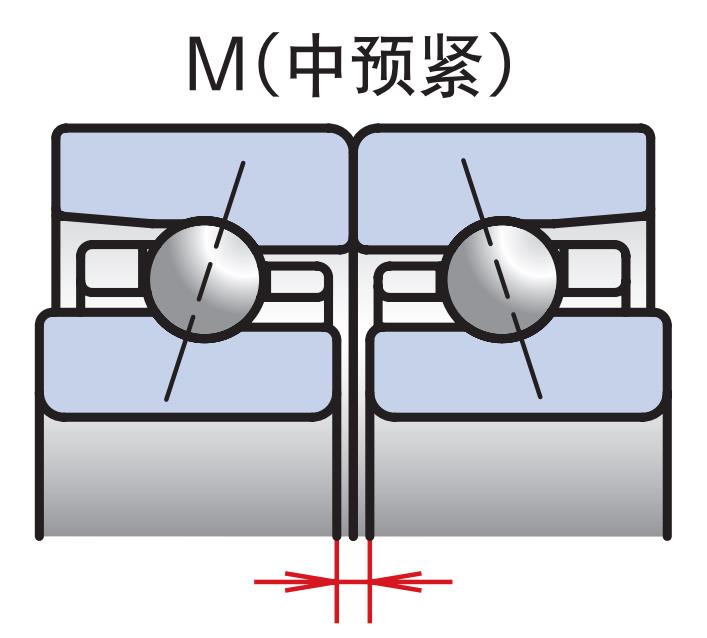

M：中預緊
P4：ISO 4級
NSK 7002ATYNDFMP4軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 30°
滾動體引導聚酰胺樹脂保持架
雙列面對面配對

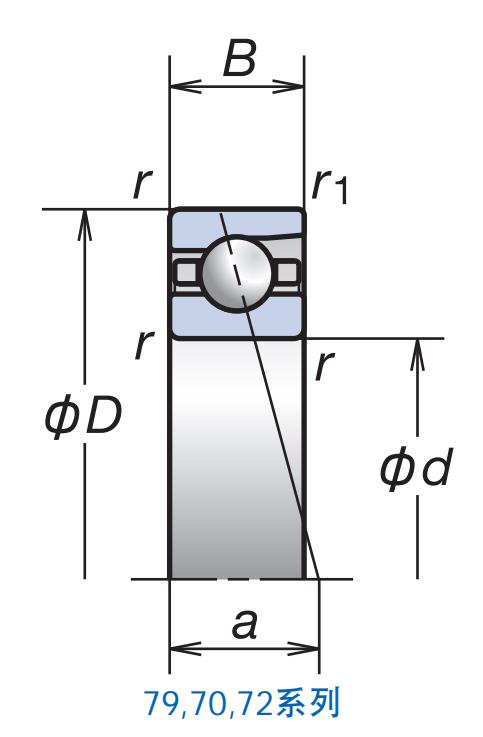

中預緊- 基本尺寸
- d 15 mm 內徑
- D 32 mm 外徑
- B 9 mm 厚度
- rmin 0.3 mm
- r1 min 0.15 mm
- 基本額定載荷
- Cr 12.1 kN 額定動載荷
- Cor 6.3 kN 額定靜載荷
- 極限軸向載荷
- 2.36 kN 極限軸向載荷
- 接觸角
- 30 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 11.3 mm 作用點位置
- 極限轉速
- Grease 20800（安全轉速15600） /min 脂潤滑
- Oil 27690（安全轉速20767.5） /min 油潤滑

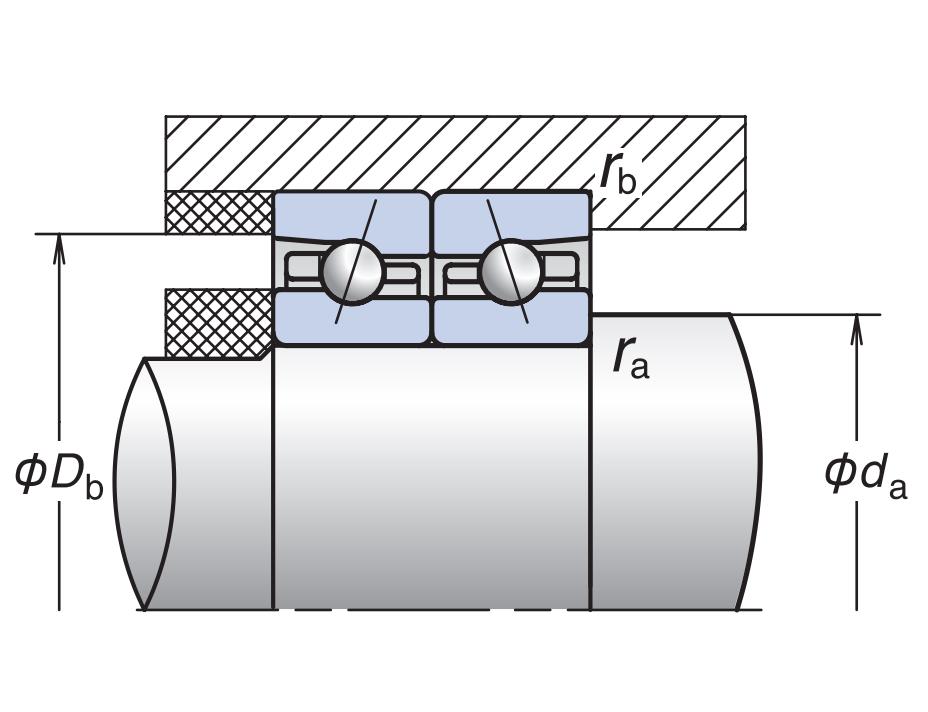

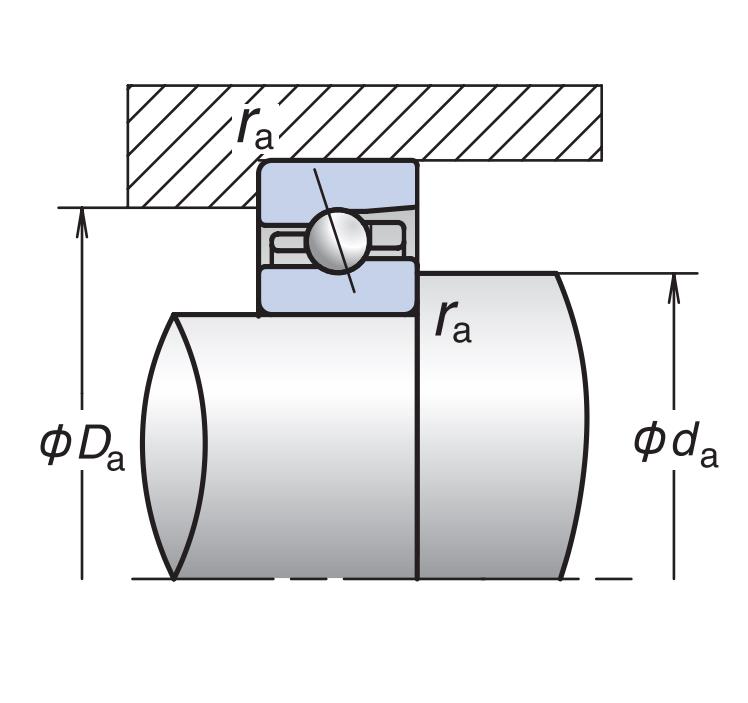

- 安裝相關尺寸
- da min 17.5 mm
- Da max 29.5 mm
- Db max 30.8 mm
- ra max 0.3 mm
- rb max 0.15 mm
- 預緊力
- M 234 N
- 軸向剛度
- M 113 N/μm
- 徑向剛度
- M 158.2 N/μm
- 測量軸向游隙
- M -20 μm
- 質量
- 0.06 kg 參考
