NSK精密軸承
Precision Bearings
NSK 75BER20XTYNV1VSUELP4軸承
| 產品名稱： | 75BER20XTYNV1VSUELP4軸承 | ||
|---|---|---|---|
| 添加時間： | 2023-02-22 17:44:50 | 內徑 | 75 |
| 外徑 | 115 | 厚度 | 26 |
| C | B | ||
| SN | SN | ||
| rmin | 1.1 | rmin | 0.6 |
前后綴及基本代號含義：【75：內徑：75 mm】【BER：接觸角 25°】【20：20系列】【X：SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體】【TYN：滾動體引導聚酰胺樹脂保持架】【V1V：雙面非接觸式橡膠密封】【SU：單列萬能配對】【EL：微預緊】【P4：ISO 4級】
咨詢熱線：13924080008NSK 75BER20XTYNV1VSUELP4軸承代號說明
7
5
B
E
R
2
0
X
T
Y
N
V
1
V
S
U
E
L
P
4
75：內徑：75 mm
BER：接觸角 25°
20：20系列
X：SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體
TYN：滾動體引導聚酰胺樹脂保持架
V1V：雙面非接觸式橡膠密封
SU：單列萬能配對
EL：微預緊
P4：ISO 4級
NSK 75BER20XTYNV1VSUELP4軸承詳細參數(shù)
基本尺寸
安裝尺寸
接觸角 25°

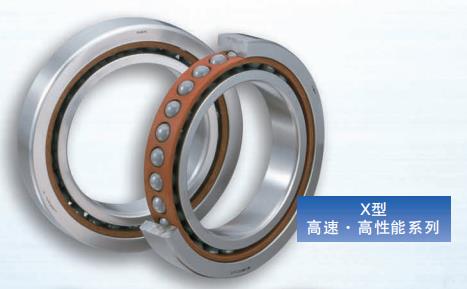

SHX高速耐熱鋼套圈，Si3N4陶瓷滾動體
滾動體引導聚酰胺樹脂保持架
雙面非接觸式橡膠密封
單列萬能配對
微預緊- 基本尺寸
- d 75 mm 內徑
- D 115 mm 外徑
- B 26 mm 厚度
- C mm
- BN mm
- SN mm
- SB mm
- rmin 1.1 mm
- r1 min 0.6 mm
- 基本額定載荷
- Cr -21.6 kN 額定動載荷
- Cor -19.8 kN 額定靜載荷
- 極限軸向載荷
- 23.7 kN 極限軸向載荷
- 接觸角
- 25 ° 接觸角
- 系數(shù)
- f0 系數(shù)
- 有效載荷中心
- a 33.9 mm 作用點位置
- 極限轉速
- Grease 20000 /min 脂潤滑
- Oil /min 油潤滑
- 安裝相關尺寸
- da min 82 mm
- Da max 108 mm
- Db max 110 mm
- ra max 1 mm
- rb max 0.6 mm
- 預緊力（DB、DF組合）
- EL 49 N
- L 579 N
- M 1199 N
- H N
- 軸向剛度（DB、DF組合）
- EL 103 N/μm
- L 238 N/μm
- M 311 N/μm
- H N/μm
- 徑向剛度
- EL 103 N/μm
- L 238 N/μm
- M 311 N/μm
- H N/μm
- 測量軸向游隙
- EL 0 μm
- 質量
- 0.764 kg 參考
