什么是圓錐滾子軸承？NSK圓錐滾子軸承介紹
2022-03-17 10:28:50

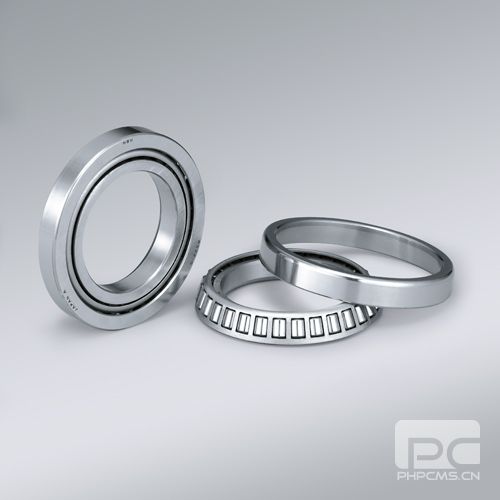

所謂圓錐滾子軸承，是指使用圓錐滾子作為滾動體的軸承，這類軸承由圓錐上的背面擋邊引導運轉，能夠承受一個方向的高徑向載荷和軸向載荷。

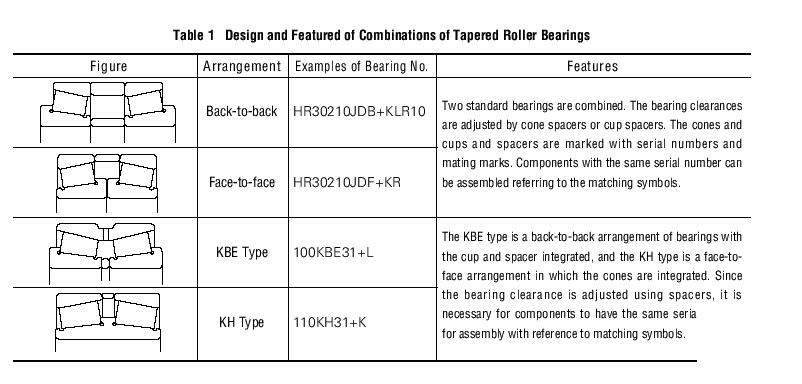

在HR系列中，滾子的尺寸和數量都有所增加，從而使其具有更高的承載能力。它們通常成對安裝，安裝方式類似于單列角接觸球軸承。在這種情況下，可以通過調整兩個相對軸承的內圈或外圈之間的軸向距離來獲得適當的內部游隙，由于它們是可分離的，錐體組件和外圈可以獨立安裝。
根據接觸角的不同，NSK圓錐滾子軸承分為三種類型：普通錐角，中型錐角，陡錐角；根據列數，圓錐滾子軸承可分為單列、雙列和四列三種；根據尺寸形式，圓錐滾子軸承分為公制和英制兩種，分別如下：
一、公制
公制設計的圓錐滾子軸承，根據接觸角，中型錐角和陡錐角在孔編號后添加相應的接觸角符號C或D，普通錐角不使用接觸角符號。中角圓錐滾子軸承主要用于汽車差速器齒輪的小齒輪軸。在具有高承載能力的軸承（HR系列）中，一些軸承的基本編號后綴為J，以符合ISO關于外圈背面滾道直徑、外圈寬度和接觸角的規(guī)范。因此，具有相同基本編號（后綴為J）的圓錐組件和軸承外圈在國際上是可互換的。在ISO 355規(guī)定的公制設計圓錐滾子軸承中，有一些具有不同于過去使用的3XX系列尺寸的新尺寸。其中一部分列在軸承表中。它們符合ISO關于外圈較小端直徑和接觸角的規(guī)范。錐體和杯外圈組件在國際上是可互換的。與以往公制設計不同的軸承編號公式如下：
例如T7FC045，T代表圓錐滾子軸承，7代表接觸角，F代表直徑，C代表寬度，045代表內徑。
二、英制
對于英制設計軸承的內圈組件和外圈，除四列圓錐滾子軸承外，軸承編號大致公式如下：
例如LM11949，LM代表載荷極限，第一個1代表接觸角，19是系列編號，49是設計編號。
